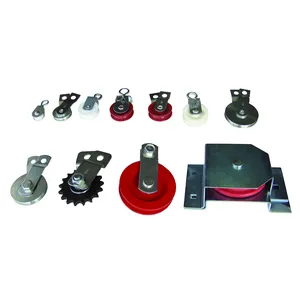

بكرة لنظام رافعة أو ونش المقطورة
محامل وملحقات محاور المقطورات
مواصفات الكتالوج لمحامل المقطورات وموانع تسرب الشحم مزدوجة الشفة وصواميل العجلات والصواميل التاجية وأغطية الغبار والبكرات ومسامير U.
محامل المقطورات
حلقات ومخاريط محامل لمراكز المقطورات وطبول الفرامل وتجميعات المحاور.
| الحلقة | المخروط |
|---|---|
| 14276, 15245, 25520, L44610, L68110, L68111, LM11910, LM12710, LM67010 | 14125A, 15123, 25580, L44643, L44649, L68149, LM11949, LM12749, LM67048 |

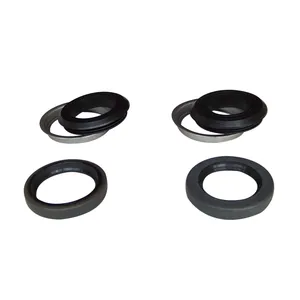

موانع تسرب شحم مزدوجة الشفة
مراجع موانع التسرب والأبعاد الاسمية بالبوصة.
| المرجع | رقم القطعة | الوصف |
|---|---|---|
| 440 | 121192TB | 1.250 × 1.979 × 0.250 — GRS-BT8 |
| 545-1 | 150198250TB | 1.500 × 1.983 × 0.250 — GRS-BT9 |
| 6.32 | 171256500TB | 1.719 × 2.561 × 0.500 — GRS-#84 |
| 6.32TC | 171255500TC | 1.719 × 2.561 × 0.500 — 171255TC |
| 655 | 212337313TB | 2.125 × 3.372 × 0.313 — 22333TB |
| 865 | 225337375TB | 2.250 × 3.371 × 0.375 — 22333TB |

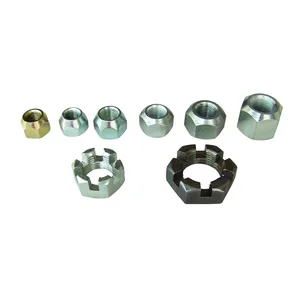

صواميل محاور المقطورات للخدمة الشاقة
مواصفات اللولب والأبعاد لصواميل العجلات والصواميل التاجية.
| اللولب | A (mm) | B (mm) | C |
|---|---|---|---|
| 7/16"-20UNF-2B | 18.9 | 14.4 | 60° |
| 1/2"-20UNF-2B | 20.6 | 16.0 | 60°, 90° |
| 9/16"-18UNF-2B | 25.4 | 17.5 | 60° |
| 5/8"-18UNF-2B | 26.7 | 22.7 | 90° |
| 3/4"-16UNS-2B | 27.8 | 15.8 | — |
| 1"-14UNS-2B | 37.5 | 13.7 | — |

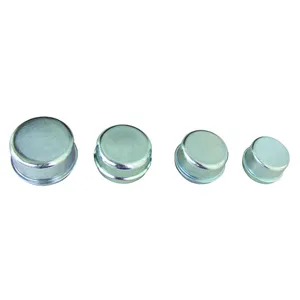

أغطية غبار لحماية الشحم
أرقام القطع وأقطار التجميع.
| رقم القطعة | قطر التجميع |
|---|---|
| 150 | 45.20 mm |
| 0803 | 50.25 mm |
| 655 | 62.00 mm |
| 865 | 69.00 mm |
ملحقات محاور أخرى

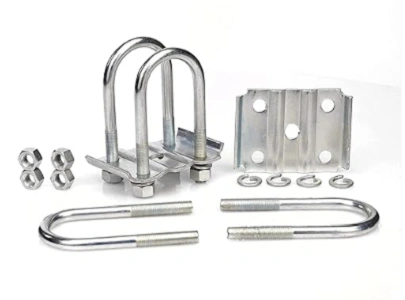

مسمار U لتركيب المحور
